SAE J517 100R17

Demander un produit

SAE J517 100R17

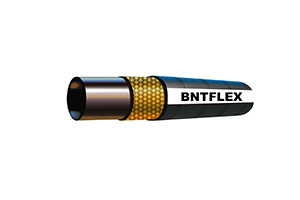

Tuyau hydraulique tressé en fil d'acier: SAE J517 100R17

SAE J517 100R17

APplications: approprié du fluide hydraulique à base d'huile,Plage de température:-40 ℃ 100 °C;

Tube intérieur: caoutchouc synthétique résistant à l'huile;

Renfort: une tresses de fil d'acier à haute résistance;

Constructions: ce tuyau se compose d'huile, de caoutchouc synthétique résistant à la chaleur pour tube intérieur, d'une ou deux tresses de fil d'acier à haute résistance pour le renforcement et de caoutchouc synthétique résistant aux intempéries pour la couverture. Selon les normes SAE J517 100R16 et GB/T10544-2003.

TAILLE DU TUYAU				Diamètre extérieur de la couche améliorée R.O.D	Diamètre extérieur maximal du tuyauO.D	Pression de travail maximale MAX W.P.		Pression de dynamitage minimale MIN B.P		Rayon de courbure minimum MIN B.R	Longueur LONGUEUR	Poids de référence POIDS
DN	Tiret	Mm	Pouce	Mm	Mm	MPA	Psi	MPA	Psi	Mm	M	Kg/m
5	-3	5 ± 0,4	3/16	10.1	11.6	21.0	3982	84,0	11928	45	50/20	0,204
8	-5	8.1 ± 0.4	5/16	13.0	15,0	21.0	3982	84,0	11928	55	50/20	0,268
10	-6	9,7 ± 0,4	3/8	15,0	17,0	21.0	3982	84,0	11928	65	50/20	0,333
12.5	-8	12,9 ± 0,6	1/2	18,8	21.1	21.0	3982	84,0	11928	90	50/20	0,465
16	-10	16,1 ± 0,6	5/8	23.6	25,9	21.0	3982	84,0	11928	100	50/20	0,734
19	-12	19,2 ± 0,6	3/4mm	27.7	30.3	21.0	3982	84,0	11928	120	50/20	0,896
25	-16	25,7 ± 0,7	1	35,6	36,6	21.0	3982	84,0	11928	150	40/20	1,144
