DIN 20023/DIN EN856 4H

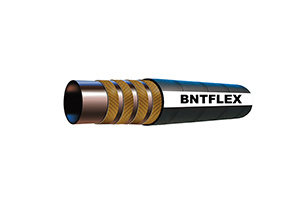

Tuyau hydraulique spriral de fil d'acier

Correspondre/dépasser les normes de AE J517 100R10/DIN EN 8564SH/ISO 3862

Tube intérieur: caoutchouc synthétique résistant à l'huile

Renfort: quatre plis en spirale de fil d'acier enveloppés dans des directions alternées

Couverture: caoutchouc synthétique résistant à la chaleur, à l'abrasion et à l'ozone

Temperature:-40 ℃ ~ 100 °C

Modèle de produit TYPE	Tuyau à l'intérieur I.D	Diamètre extérieur de la couche améliorée R.O.D	Diamètre extérieur du tuyau O.D	Pression de travail maximale MAX W.P.	Pression de dynamitage minimale MIN B.P	Rayon de courbure minimum MIN B.R	Longueur LONGUEUR	Poids de référence POIDS
DN	Mm	Mm	Mm	MPA	MPA	Mm	M	Kg/m
19x4SH	19,2 ± 0,6	28,4 ± 0,8	32,2 ± 0,8	42.0	168,0	280	40/20	1.694
22x4SH	22,6 ± 0,6	32,0 ± 0,8	35,6 ± 1,2	38,0	152.0	340	40/20	1,884
25x4SH	25,7 ± 0,7	35,2 ± 0,8	38,7 ± 1,2	38,0	152.0	340	40/20	2,098
32x4SH	32,2 ± 0,8	41,9 ± 1,0	45,5 ± 1,6	32.5	130,0	460	40/20	2,661
38x4SH	38,5 ± 0,8	48.8 ± 1.0	53,5 ± 1,6	29,0	116,0	560	40/20	3.215
51x4SH	51,2 ± 0,8	63,2 ± 1,0	68.1 ± 1.6	25,0	100,0	700	40/20	4,836
